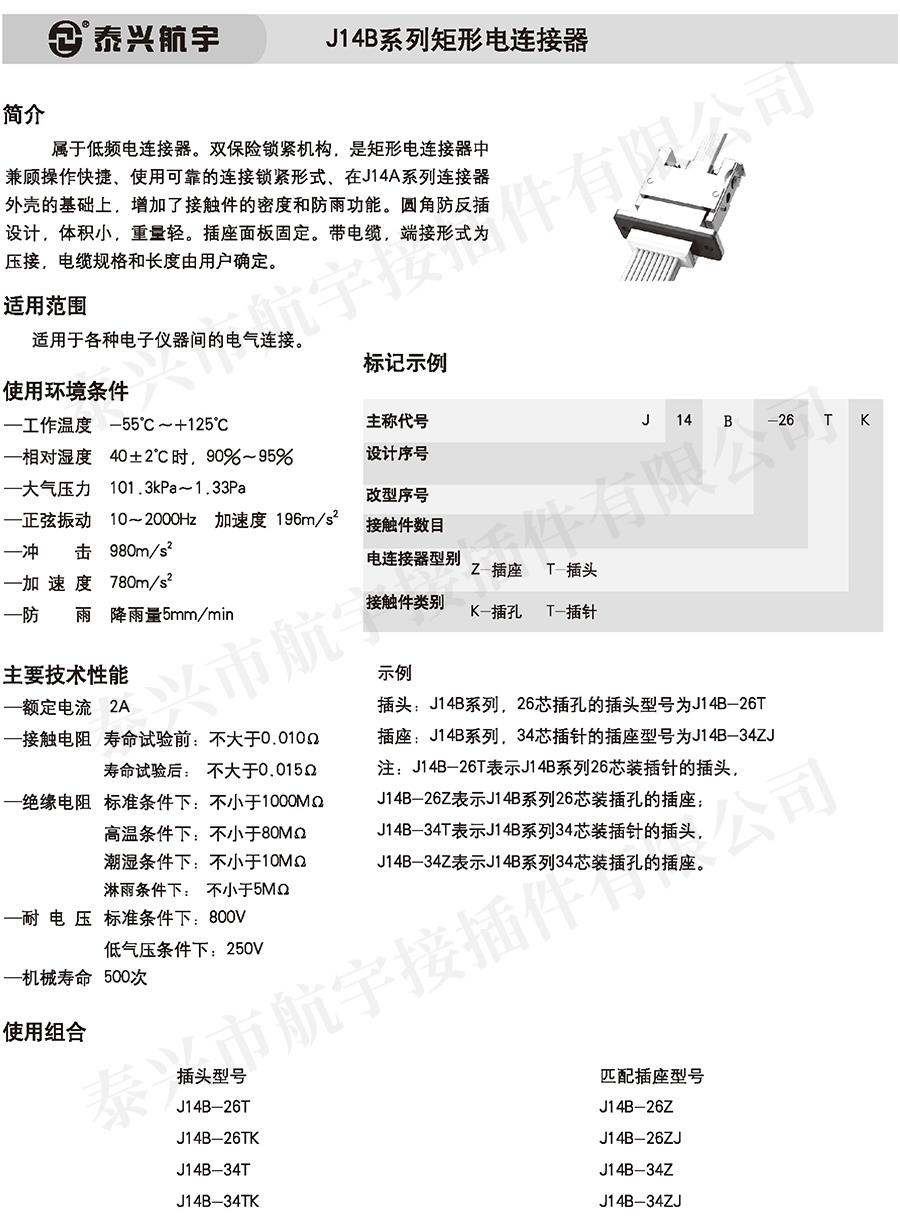

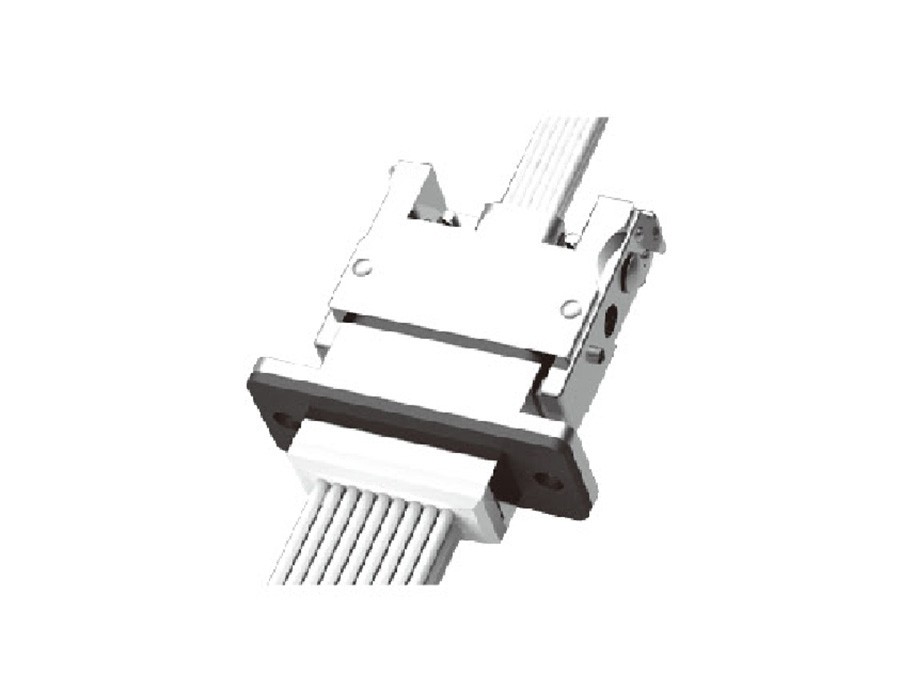

J14B系列矩形電連接器 簡介

屬于低頻電連接器。雙保險鎖緊機構．是矩形電連接器中兼顧操作快捷、使用可靠的連接鎖緊形式、在J14A系列連接器外殼的基礎上．增加了接觸件的密度和防雨功能。圓角防反插設計．體積小，重量輕。插座面板固定。帶電纜，端接形式為壓接，電纜規格和長度由用戶確定。

J14B系列矩形電連接器 適用范圍

適用于各種電子儀器間的電氣連接。

J14B系列矩形電連接器 使用環境條件

—工作溫度—55℃~+125℃

—相對濕度40±2℃時，90%~95%

—大氣壓力101 . 3kPa~1. 33Pa

—正弦振動﹐10~2000Hz加速度196m/s²

—沖擊980m/s²

—加速度780m/s²

一防―雨降雨量5mm/min

J14B系列矩形電連接器 主要技術性能

—額定電流2A

—接觸電阻壽命試驗前:不大于0.010Ω

    壽命試驗后:不大于0.015Ω

—絕緣電阻標準條件下:不小于1000MΩ

    高溫條件下:不小于80MΩ

    潮濕條件下:不小于10MΩ

    淋雨條件下:不小于5MΩ

—耐電壓標準條件下:800v

低氣壓條件下:250V

—機械壽命500次
